Nagy átmérőjű csövek
Gigapipe
A környezetbarát, 100%-ban újrahasznosítható és időálló polipropilén alapanyag biztosítja a nagyfokú gyűrűrugalmasságot, a gyűrűmerevséget, a vízzárást, és a problémamentes beépítést szélsőséges hőmérsékleti körülmények között.

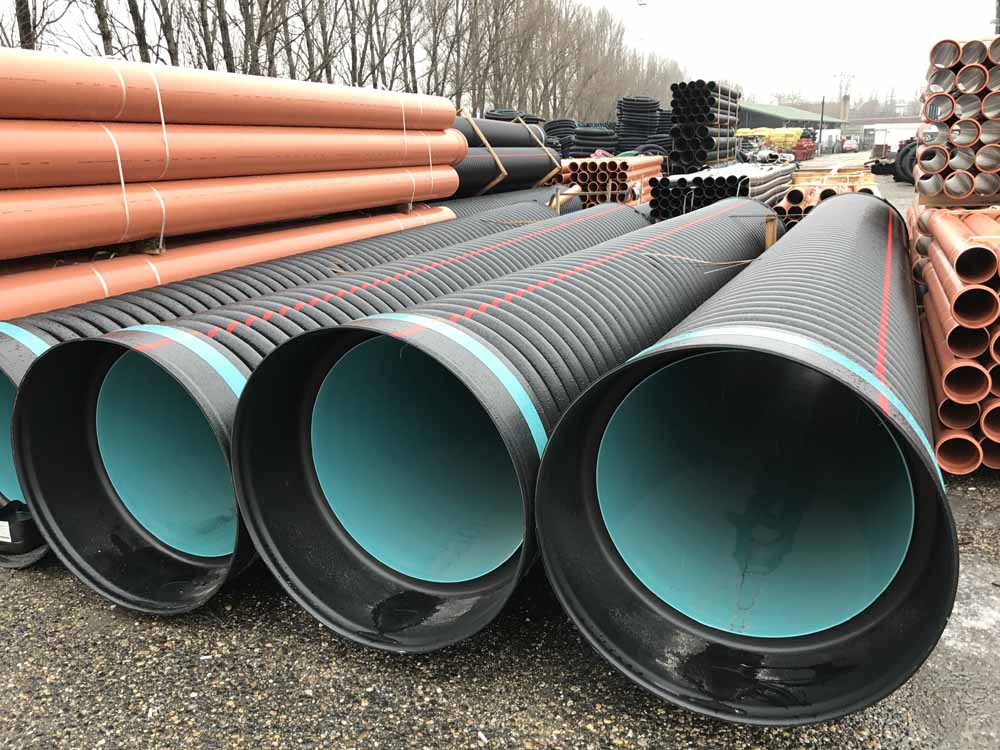

A kétrétegű cellás kialakítással készült Gigapipe cső gyakorlatilag minden gravitációs vízelvezetési feladatra alkalmas, széles méretskálája DN/ID 200-tól DN/ID 1000 mm-ig terjed. Névleges méretei - amelyek a belső átmérők - elősegítik az egyszerűbb tervezést a mindennapi munka során.
A gyűrűmerevség MSZ EN ISO 9969 szabvány szerinti besorolása SN8, és azonos a rendszer minden pontján. A magas gyűrűrugalmassági és gyűrűmerevségi értékek a deformáció ellen nagyfokú biztonságot nyújtanak, nagy forgalom mellett, alacsony takarás esetében is. A csőrendszer telepítésekor 0,6-6 m közötti takarás alkalmazható.
A csövek fektetése szélsőséges hőmérsékleti körülmények között (-25 és +60˚C) is lehetséges.

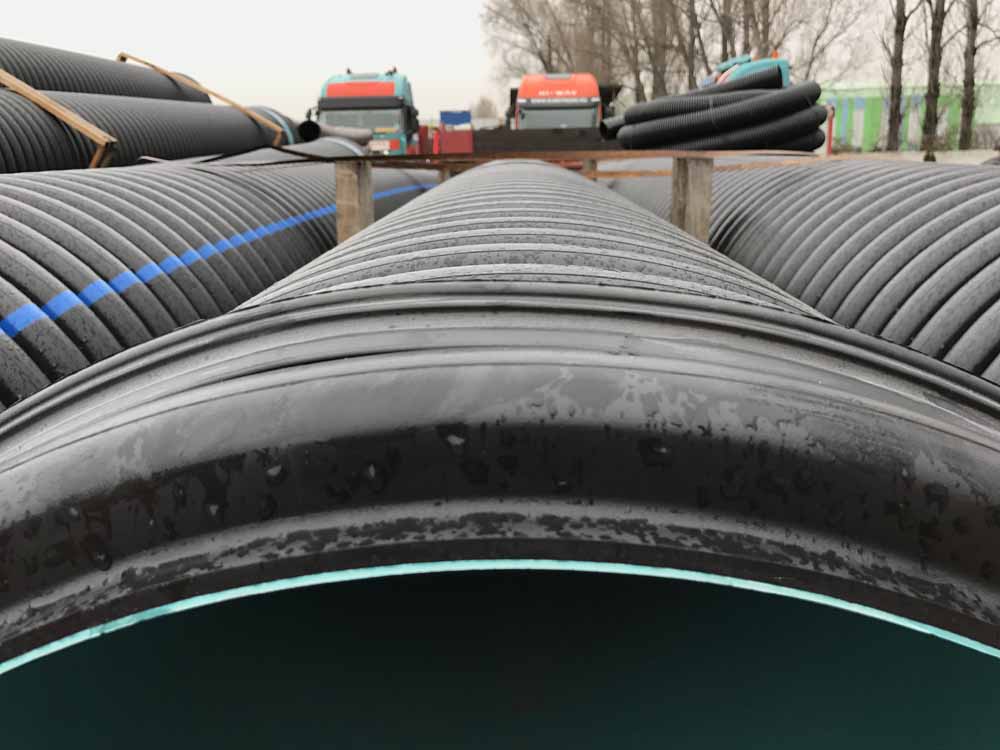

A gyárilag felhegesztett tok és a szintén gyárilag elhelyezett tömítőgyűrű a 6,00 méteres hosszal kevés csatlakozással gyorsabb építést és nagyobb megbízhatóságot szavatol.
A különleges belső szín megkönnyíti a cső kamerázhatóságát, az anyag és a kialakítás pedig lehetővé teszi a nagynyomású mosást.A Gigapipe csőrendszer megfelel az érvényes és ideiglenes európai, német és magyar szabványoknak.
A MŰANYAG CSÖVEK ELŐNYEI A BETONCSÖVEKKEL SZEMBEN
A felsorolt bekezdésekben rálátása lesz a műanyag csövek és a betoncsövek közötti eltérésekre. A számszerű példákban egyértelműen megmutatkozik a műszaki előny a műanyagcsövek mellett
A merev csőrendszerek hátrányai:
- a hagyományos merev alapanyagok ridegebbek mint az őket körülvevő talaj
- hajlítással szemben ellenállásuk miatt ezeket merev csőrendszereknek nevezzük
- ha az építés szakaszát követően vagy az évek során a cső mellett összetömörödik a talaj, akkor minden terhelés a merev csőrendszerre koncentrálódik
- ha túlságosan megnő a csőre összpontosuló terhelés, akkor a cső nem tudja tovább elviselni a feszültségeket, és rideg töréssel eltörik. Ettől kezdve már nem képes a csővezeték-rendszer a funkcióját betölteni, a folyadék akadály nélkül ki- és be tud jutni
- a merev csőrendszereknek egyfolytában fel kell venniük a terheléseket, és földbe történő beépítéssel sem építik le a rendszerbe bevitt feszültségeket. A földbe folyamatosan feszültség alatt vannak
- a merev csövek esetében a túlterhelések azonnal töréshez vezetnek, és megszűnik a csővezeték működőképessége.
Rugalmas csőrendszerek előnyei:
-A rugalmas csőrendszereknek amilyen a GIGAPIPE is , csak az ágyazási anyagba való beépítéskor van szükségük a magas merevségűkre. Ezt követően rugalmasan reagálnak a statikus és dinamikus terhelésekre.
-ruganyosabbak, mint az őket körülvevő talaj. A rugalmas cső elvezeti az erőket a talajba, miközben csekély- ellenőrzött- mértékű alakváltozáson megy át
-Ezzel a csőnek lehetősége van arra, hogy kitérjen a káros feszültségek elől, így a tönkremenetel nem következik be
- a rugalmas csőrendszereknek nem kell terhelést felvenniük .
- a földbe történő fektetéssel leépítik a bevitt feszültségeket, és egy idő után feszültségmentesen fekszenek a talajban
-a rugalmas csőrendszereknél mint a GIGAPIPE a túlterhelések nem vezetnek töréshez
-még a legnagyobb,, az ATV-DVWK A 127 által rugalmas csőrendszerekre megengedett 6%-os deformáció is csupán egy kb. 0,5%-os veszteséget jelent a csővezeték hidraulikus teljesítményében. Egy csekély mértékben deformálódott rugalmas csőrendszer teljes mértékben működőképes marad, és hosszú távon is egy biztonságos üzemelést tesz lehetővé.
-a GIGAPIPE alkalmazásával több évtizedes, zavartalan üzemeltetés válik biztosítottá.
Új anyaggal a csatornázásban:
-A Drossbach Technológia a különböző felhasználási területeken világszerte elterjedt és folyamatos fejlesztéssel vált – különösen a nagyméretű csőrendszerek területén
- A környezetbarát, 100%-ban újrahasznosítható és időtálló polipropilén alapanyag biztosítja a nagyfokú gyűrűrugalmasságot, a gyűrűmerevséget, a vízzárást változó talajkörülmények esetén és a problémamentes beépítés szélsőséges hőmérsékleti körülmények között.
- A gyűrűmerevség MSZ EN ISO 9969 szabvány szerint besorolása SN 8 és azonos a rendszer mindenpontján
- A magas gyűrűrugalmassági és gyűrűmerevségi értékek a deformáció ellen nagyfokú biztonságot nyújtanak, nagy forgalom mellett, alacsony takarás esetében is
- A csőrendszer telepítésekor 0,6m és 6,0 m közötti takarás alkalmazható általánosan, de az ennél jóval magasabb takarás sem kizárt. Ebben a gyár technikai dolgozói tudnak gyors választ adni
- A csövek fektetése szélsőséges hőmérsékleti körülmények között is lehetséges, amely – 25°C és + 60°C
- A rendszerelemek és tömítései kémiailag ellenállóak pH 2 (savas) és pH 12 (lúgos) kémhatás között. A rendszer rezisztens mindenféle szennyvízzel és a földben előforduló vegyi anyaggal szemben
- A polipropilén anyag kis felületi érdessége, kopásállósága és víztaszító képessége következtében a GIGAPIPE rendszer kitűnő hidraulikus tulajdonságokkal rendelkezik, várható élettartalma 75 év és a belső felületén az algák megtapadása vagy az üledékek lerakódása elhanyagolható.
- A csövek fektetése 1 ezrelék eséssel is lehetséges

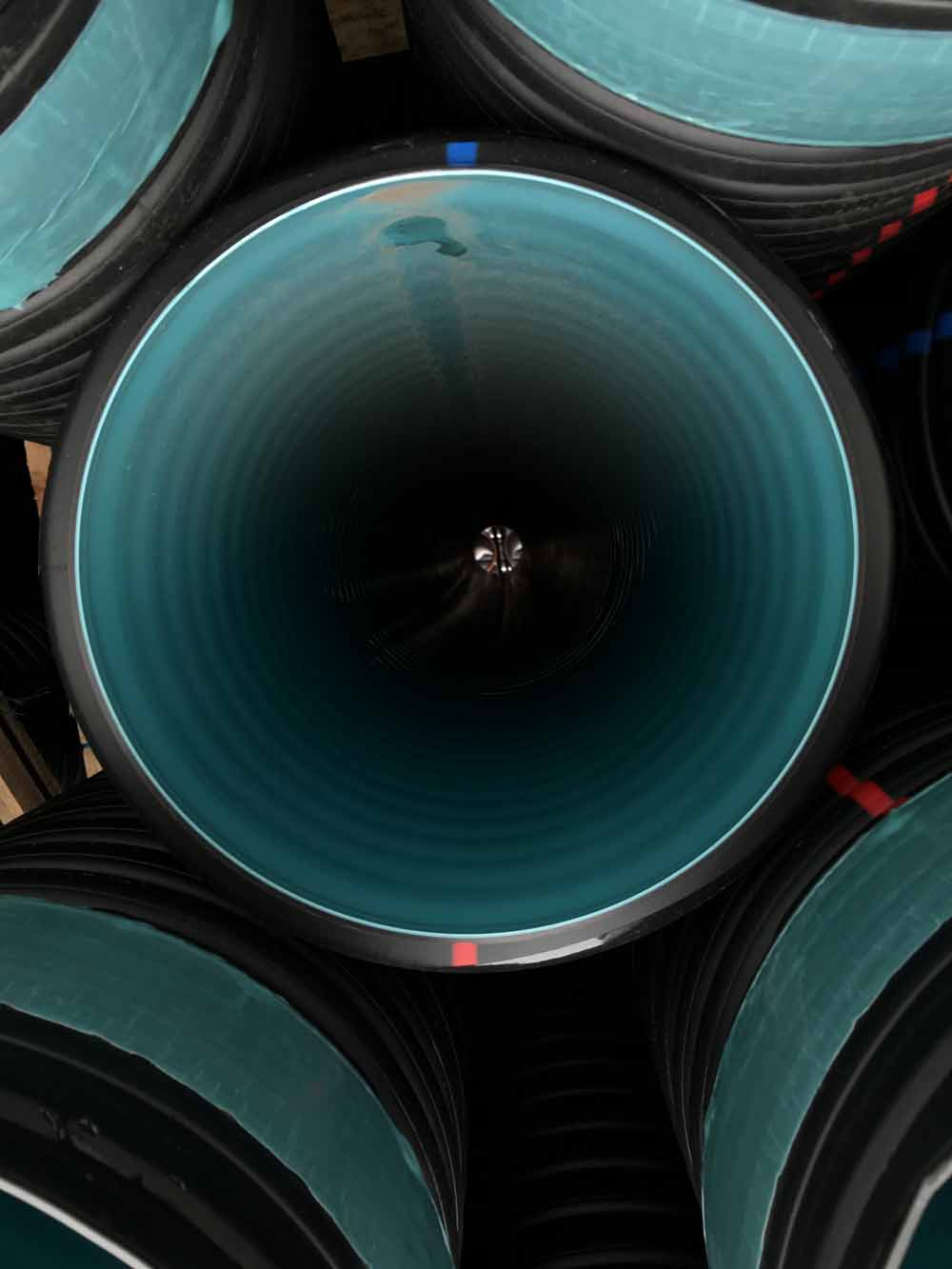

- A különleges belső szín megkönnyíti a kamerázást
GIGAPIPE nagyátmérőjű csapadék- és szennyvízelvezetésre kifejlesztett többrétegű csövek előnyei:
1, Egyszerű tárolás

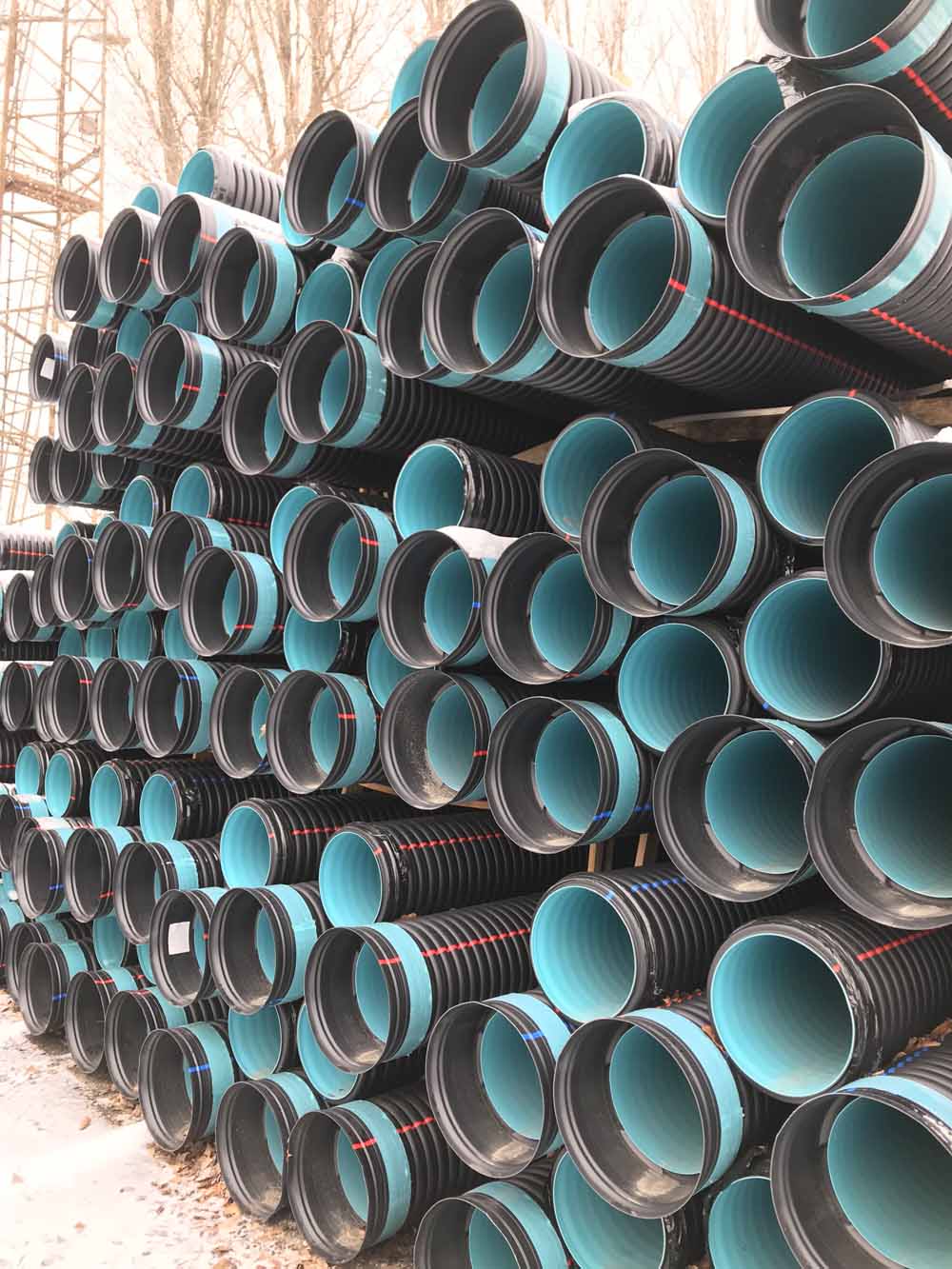

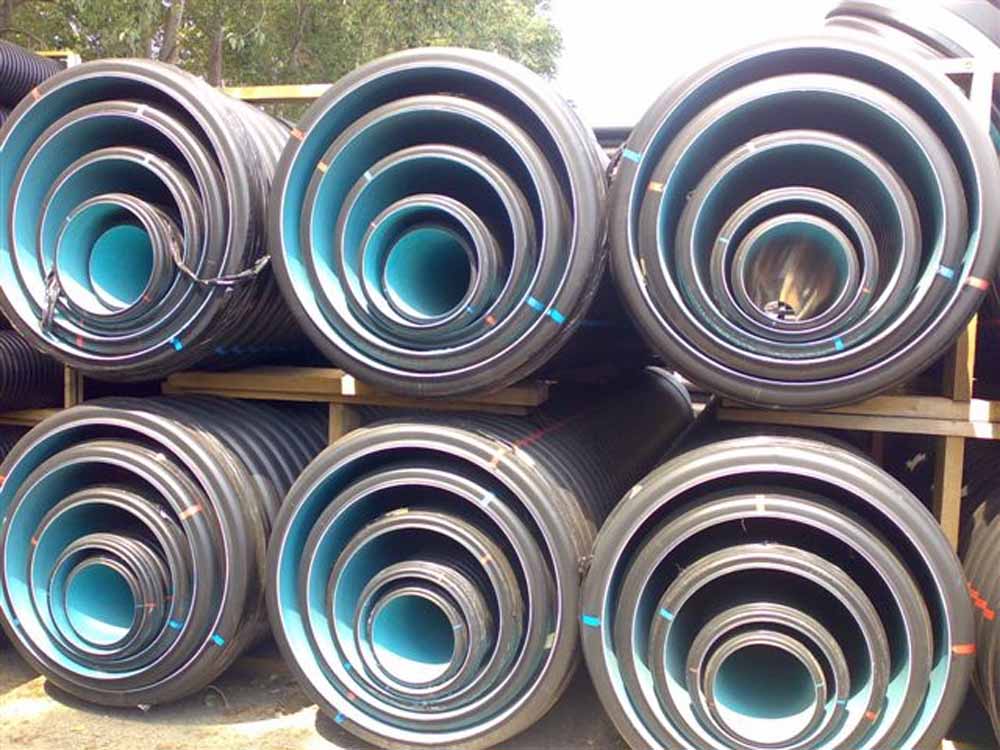

- DN 1000-ig fakalodában szállítva- 3 kaloda magasra, szilárd talajon akár 4 kaloda magasra rakható
- szállítás 6 m-es hosszban + tok kialakítása
- kézzel rakodható
- csekély sérülésveszély
súlya: DN 200 SN 8 2,35 kg/m
DN 250 SN 8 3,45 kg/m
DN 300 SN 8 4,75 kg/m
DN 400 SN 8 8,10 kg/m
DN 500 SN 8 13,75 kg/m
DN 600 SN 8 18,65 kg/m
DN 800 SN 8 32,20 kg/m
DN 1000 SN 8 50,00 kg/m
DN 1200 SN 8 61,91 kg/m
2, Könnyű szállítás
Példa DN 500 építési hossz 1000 m Hányszor kell fordulnia a szállító járműnek 42-szer kell a GIGAPIPE-vel
A GIGAPIPE előnye: kb 350-nel kevesebb út=90%
Példa DN 1000 esetén 1000 m építési hosszon a tömegből eredő előny tetemes
GIGAPIPE
50 kg/m x 1000 m= 50 t
Beton
1148 kg/m x 1000 m= 1148 t
GIGAPIPE előnye: kb 1100 t-val kisebb tömeg= 96%
3, Gyors fektetés a,
GIGAPIPE
300m/6m=50 db
Beton
300m /2,5m=120 db
GIGAPIPE előnye: 70-szer kevesebb kötés=58%

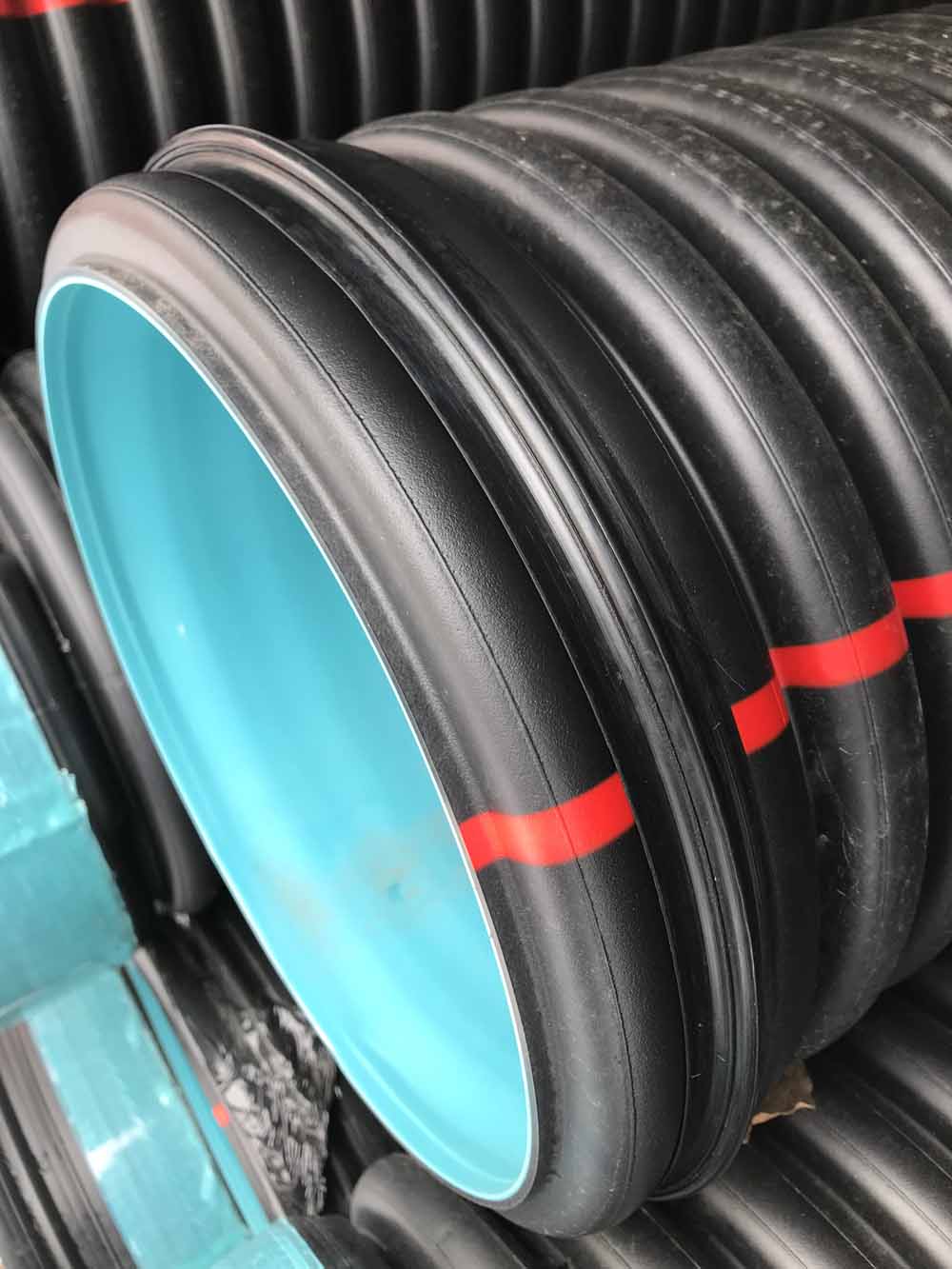

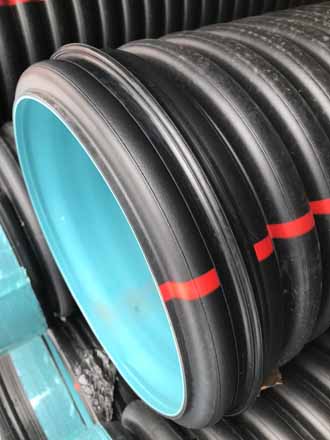

b, kézi illesztés DN 500-ig c, gumigyűrű el van helyezve 1 és 2. borda között d, tokos kialakítás speciális SAFECONNEC
anyaggal, amely hosszantartó vízzáróságot eredményez e, a leszabott darabok is hasznosíthatók f, a csövek beállítása kézzel végezhető g, könnyű elhelyezni az árokban
GIGAPIPE Alkalmazási terület: szennyvíz és csapadékcsatornák nagyátmérőjű vezetékek átereszek
tározóterek gyűrűmerevség SN 8 ID belsőátmérőre szabályozott rendszer Alapanyaga PP Csőhosszak 6,00 m
Darmstadt-i Műanyagipari Intézet vizsgálta, hogy azonos körülmények között mennyi időre van szükség adott mennyiségű anyag elkoptatásához a cső falából.
( homok vízben, arány 15/85%, sebesség 10 m/s )
Beton 20 óra
Acél 34 óra
PVC 50 óra
Homokkő 60 óra
PP 100 óra
Csövek érdessége:
Minimális érték mm PP 0,007
Durva beton 1
Sima beton 0,2
